坤若家用手机信号放大器KG13

KG13虽然为我公司最低端的一款产品，但是没有省去质量控制相关电路，上下行含自动电平控制和低噪声放大电路，属于小面积放大器中最高端的一款产品。KG13的出现，也代表着我公司彻底放弃最低端最简易的手机信号放大器的市场。与其它同类产品对比在拥有更好质量信号的同时，增加了Alarm告警信息灯，只要指标有变差的可能，指示灯就会亮起，Alarm灯不亮，就不会对周围的信号环境产生干扰。

KG13需要自己接线可配SMA转F接头》点击进入》》编号10

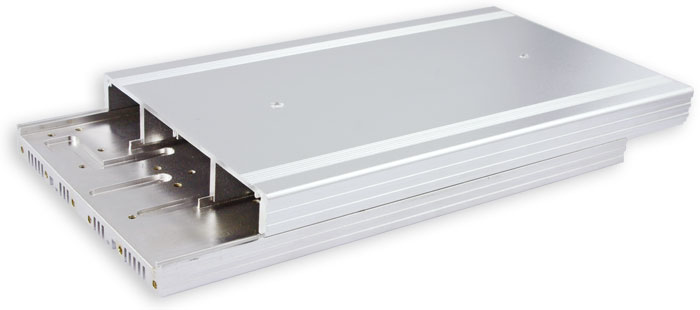

外壳内部结构图:

两铝材的结合，将主机分成三个屏蔽盒。刚好将上行，下行，双工器三股信号隔离。大大降低了主机内部信号互串产生自激干扰

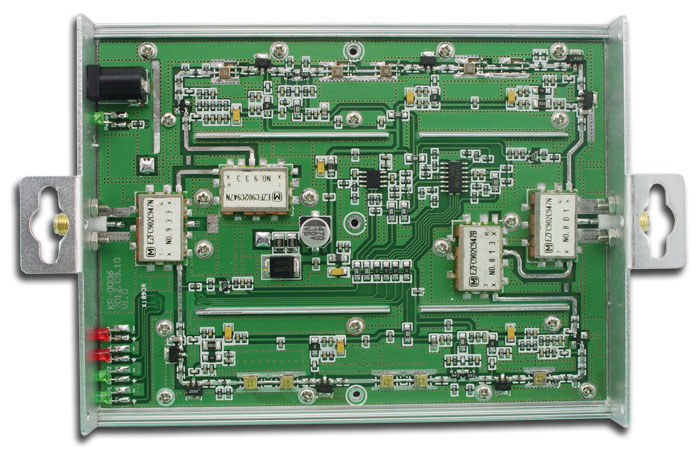

如上图：

1、上下行都带低噪放大电路。如果没有此电路，噪声系数指标就会非常差。噪声系数是干扰基站最重要的指标，会让基站的覆盖范围变小。主机如果没有此电路20mW的主机还不如10mW的主机覆盖效果好。此电路在放大器中是非常重要的。因为器件较贵调试难度相对大很多放大器省掉了。此电路必须位于第一级放大，四个脚的器件为主器件。

2、上下行都带自动电平控制(ALC)电路。本电路非常重要，保证主机的稳定输出。因为器件都有最佳的工作范围，主机如果没控制,在不同的环境器件很容易工作失常，满格信号通话不正常就是典型的结果；室外的波动也大大降低了主机的寿命，用几个月后效果就不行了就是典型的结果。

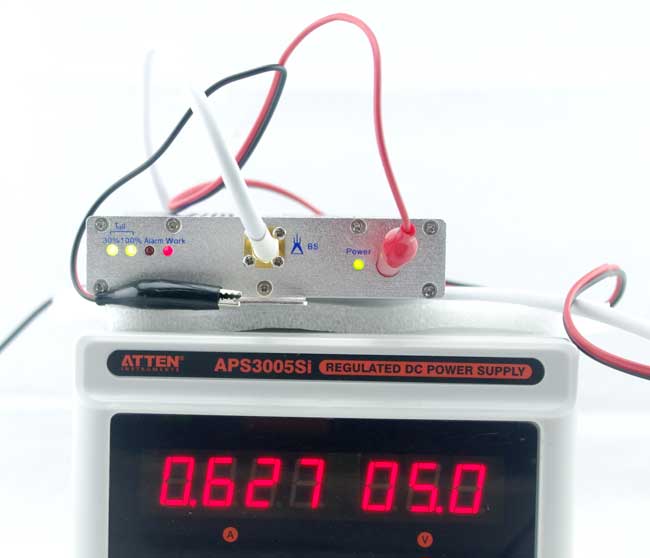

如上图：上下行同时工作时0.63A*5V=3.15W。

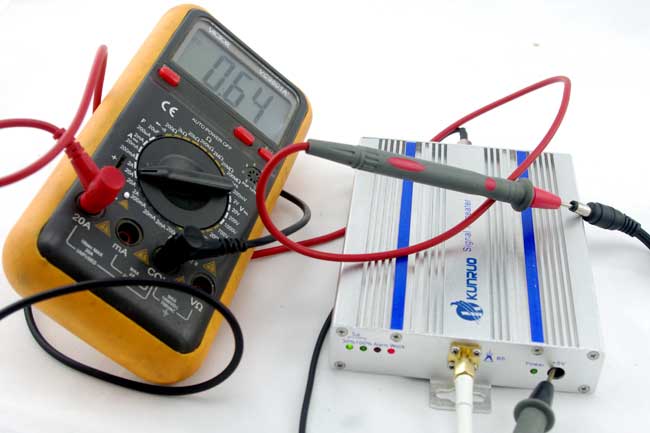

万用表测试功耗方法：(可用此方法自己测试)

万用表调整到测试电流项后。将正极插入电源插头中心，电源插头的外芯与主机外壳连接，将万用表的另一根线连接主机电源接头的中心轴。

电流A*电压V=功耗W。

测试结果：KG13功耗低于同类产品约1-3倍。

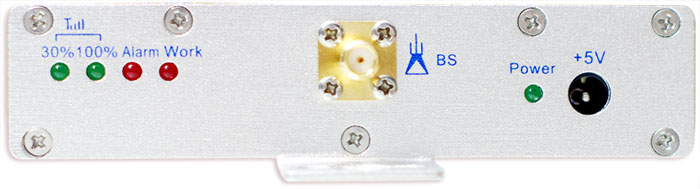

 信号监视系统

信号灯：亮了正常（功能：主机输出功率强度的检测）
30%亮时：一般可保证一个小房间正常使用。
100%亮时：一般城中村可覆盖一层，金属防火门可穿透一层。）

告警灯Alarm：亮了不正常（功能：主机指标监控）
此灯亮时，主机同样可以工作，只是主机偏离了最佳的工作状态。因增加自动电平控制(ALC)电路，告警的机率非常小。

工作灯Work：手机工作时亮才正常（功能：手机发射信号的检测，安装故障的检测，主机自激检测）
检测到有手机工作时亮。手机未工作时亮 代表主机安装不正常或者主机异常。
如果Work灯亮：大部分情况是室内天线发出的信号让室外天线接收到了，请调整好内外两天线的距离或者位置。

电源Power:接通电源后灯亮。
BS：（基站Base Station）连接室外天线。
MS：（移动站Mobile Station）连接室内天线。

技术指标：

KG13不管从电路设计，还是外观设计，都可以看出是精心为小面积/家用用户打造的一款产品。

信号质量差的手机信号放大器不光自己有时满格信号打不出电话，更影响了周围的信号环境，安装面积越大影响越严重，对基站的干扰也会更大。

--------------

哪KG13与网上其它便宜主机，有什么优势呢？

答：信号质量好，主机性能更稳定，干扰相对更小，根据信号灯指示安装更方便面。上面的详细说明已经回答了这个问题。
