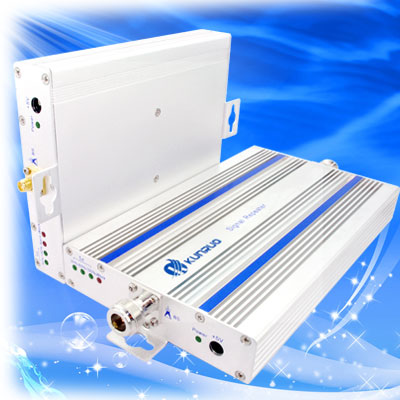

坤若CDMA800手机信号放大器KC23
KC23,用于中国电信的2G和3G网络,也可用于国外的GSM850网络。
CDMA800:824-849MHz,869-894MHz ; GSM900:890-915MHz,935-960MHz
对比以上两组数据,890到894MHz的频率重复了。所以同时安装两种放大器很容易相互干扰。如果一定安装两种放大器,最好定做CDMA电信选带放大器。
简要介绍
KC23,是我公司定位于工程安装的一款产品,设计之初考虑到了外贸需求的小巧,在设计和器件选择上下功夫单主机包装重量小于1.0KG。
拥有完整的信号监视和控制系统。安装后输入信号正常不会出现满格或者三格打不出电话的情况。
KC23使用好的线材,类似超市的环境覆盖面积可达3000平方米。
主机内部指标全自动控制,用户不用担心主机的工作状态,万一出现指标恶化的情况Work灯会常亮告警。
我公司手机信号放大器特点:
1、好的信号隔离:
|
两铝材的结合,将主机分成三个屏蔽盒。 刚好将上行,下行,双工器三股信号隔离。 大大降低了主机内部信号互串产生自激干扰 |
2、低功耗/省电:
|
采用5V中的低功耗的器件.如左图上下行同时工作:5.0V×0.86A = 4.3W
(电压V×电流A=功耗W,可用万用表测试对比)
|
3、高稳定性,完整的信号质量控制系统。
主机输出达到100%时室外信号再增30dB时同样最佳状态工作
4、实用的信号监视系统。
|
信号灯:亮了正常(功能:主机输出功率强度的检测) 信号达到主机最佳输出功率的30%时亮1个灯,60%时亮2个灯,100%时亮3个灯
工作灯Work:手机工作时亮才正常 (功能:手机发射信号,安装故障,主机自激检测) 检测到有手机工作时亮。手机未工作时亮 代表主机安装不正常或者主机异常。 如果Work灯亮:大部分情况是室内天线发出的信号让室外天线接收到了,请调整好内外两天线的距离或者位置。
电源Power:接通电源后灯亮。 BS:(基站Base Station)连接室外天线。 MS:(移动站Mobile Station)连接室内天线。 |
技术指标:(详细介绍点击左侧指标名称)
型号 |
KC23 |
频率 |
CDMA800:824-849/869-894MHz |
三阶互调 |
>45dBc |
输出辐射功率 |
>23dBm (>200mW) |
带内波动 |
≤5dB |
增益 |
73±1dB |
阻抗 |
50Ω |
耗电量 |
4.3W(超低功耗) |
驻波 |
≤1.5 |
尺寸 |
190*110*25 |
噪音系数 |
≤5dB |
包装重量 |
0.9kg |
杂散发射 |
9KHz--1GHz: ≤-36dBm/100KHz 1GHz--12.75GHz: ≤-30dBm/1MHz |
ALC |
自动控制30dB信号浮动 |
延时 |
≤5μs |
约覆盖面积 |
0-3000㎡ |
接头 |
N |
约带内天线数 |
1-10个 |
电源 |
输入:AC100V-240V 输出:DC5V /2A |
适合环境 |
工程类,城中村一栋楼刚好 |
|
|
安装提示:——(>>>点击查看安装参考图)——(>>>点击查看工程配件)
KC23拥有完整的信号监视系统,所以在安装时,没必要动不动就一根大八木天线架房顶。这样安装影响城市的面容,如果基站太近,直接对射还有可能影响基站。
城市的环境不像山区,在一楼的窗台都可能有放大器够用的信号。可以用棒状小天线,吸顶天线,平板天线等,在窗外寻找合适的信号只要100%信号灯能亮就行了。当然更精确的数据要自己慢慢去总结,安装的多了水平就高了。
提示:
信号质量差的手机信号放大器不光自己有时满格信号打不出电话,更影响了周围的信号环境,安装面积越大影响越严重,对基站的干扰也会更大。数量少,基站能承受,数量多了问题就大了。
